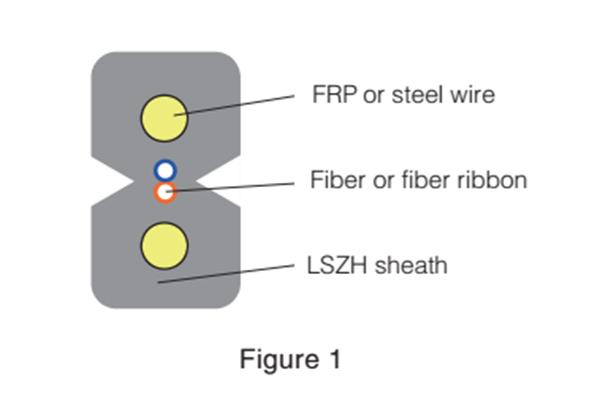

Câble de dérivation type vanne (Figure 1)

Câble de dérivation type vanne auto-support (Figure 2)

Nombre de fibres

1~2

4

1~2

4

Atténuation G.652 ou G.657
@1310/@1550nm

0.36/0.25

0.36/0.25

0.36/0.25

0.36/0.25

Diamètre du câble (mm)

2.0X3.0 (±0.1)

2.0X3.5 (±0.1)

2.0X5.3 (±0.2)

2.0X5.6 (±0.2)

Poids du câble (kg/km)

11

13

22

24

Résistance à la traction (N)

long terme

Elément de résistance à gaine métallique

100

Elément de résistance à gaine non métallique

40

300

court terme

200

80

600

Résistance à l’écrasement (N/100mm)

long terme

1000

500

1000

court terme

2200

1000

2200

Rayon de courbure (mm)

dynamique

30（G.652）

15（G.657A）

10（G.657B）

statique

60（G.652）

30（G.657A）

25（G.657B）

Température d’exploitation (℃)

-40~+60

Normes environnementales

IEC60332.
selon la norme ROSH de l’Union européenne. Norme de résistance à la flamme IEC60332.
