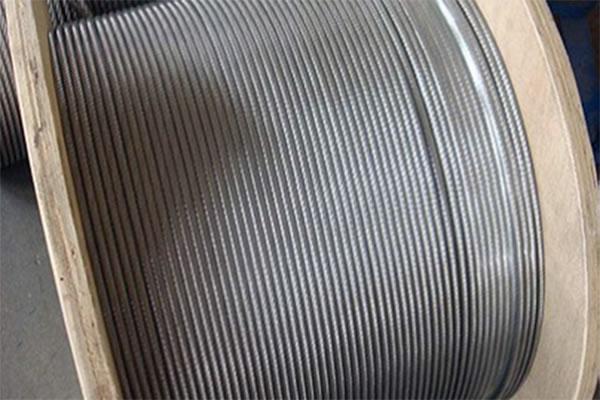

Câble en acier inoxydable pour chemin de fer électrique

Câble en acier inoxydable pour chemin de fer électrique
Câble en acier inoxydable pour chemin de fer électrique
Commentaires

Applications

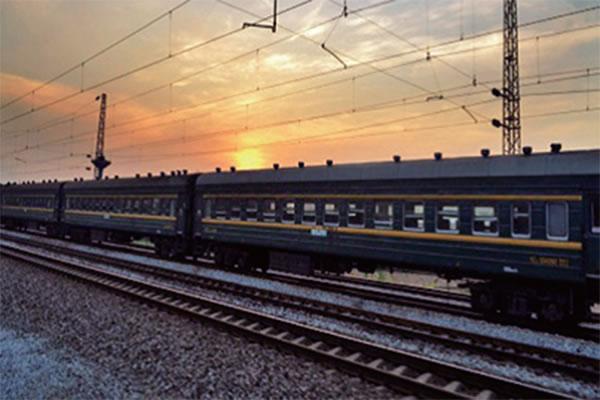

Ce câble en acier inoxydable est utilisé dans le dispositif tendeur à poulie de caténaire pour chemin de fer électrique. Les câbles appliquent une tension aux structures de la caténaire au-dessus du réseau de chemin de fer électrique.

Caractéristiques
1. Câble flexible, facile à utiliser et sans danger.
2. Production conforme à la norme DIN ainsi qu’aux exigences personnalisées des clients.

Structure du produit

  • 8×19S-IWR
  • 8×19W-IWR
  • 8×25Fi-IWR
  • 8×26SW-IWR
  • 8×31WS-IWR
Spécifications
8×19S, 8×19W, 8×25Fi, 8×26SW, 8×31WS

Structure

Diamètre nominal
(mm)

Tolérance du diamètre (mm)

Résistance minimale à la rupture
(KN)

Poids approximatif
(kg/100m)
8 0/0.56 42.6 28.3
8.75 0/0.56 54 33.9
9 0/0.56 54 35.8
10 0/0.56 61.2 44.2
8×19S-IWR 11 0/0.66 74 53.2
8×19W-IWR 12 0/0.66 83.3 63.7
8×25Fi-IWR 13 0/0.82 103 74.8
8×26SW-IWR 14 0/0.82 120 86.7
8×31WS-IWR 16 0/0.82 156 113
18 0/1.10 187 143
20 0/1.10 231 176
22 0/1.20 296 219
24 0/1.20 332 252
26 0/1.40 390 296
28 0/1.40 453 343
