Brin galvanisé Guy

Brin galvanisé Guy
Brin galvanisé Guy
Commentaires

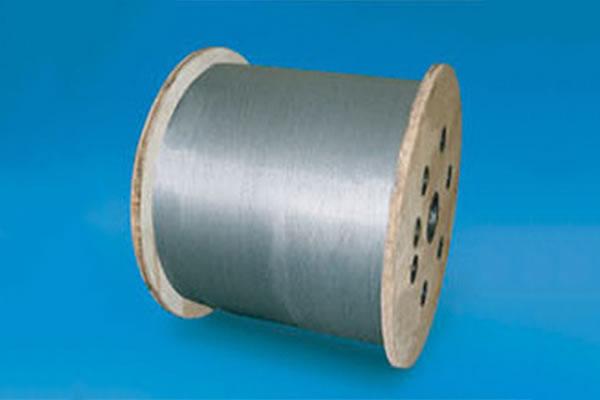

Le toron d’acier, également appelé câble de traction, est un câble métallique qui maintient la stabilité des structures autoporteuses.

Applications

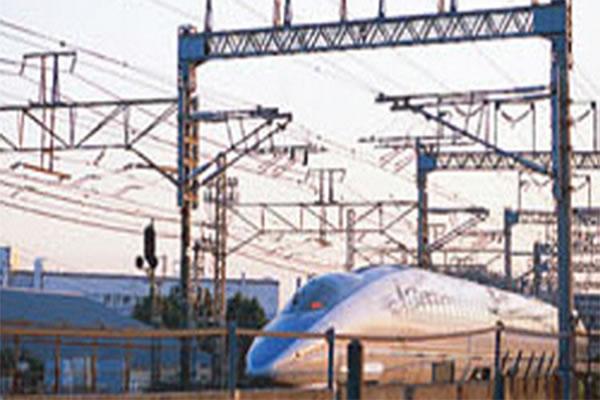

Le toron d’acier est utilisé comme unité de tension et de renforcement pour des applications optiques, électriques et de réseaux électriques aériens.

Caractéristiques
1. Fabriqué à partir de fils d’acier de longueur déterminée toronnés pour créer un câble de haute résistance.
2. Le toron d’acier ne doit pas être nettoyé avec de l’huile.
3. Production conforme aux normes YB, EN, ISO, JIS, ASTM, ainsi qu’aux exigences personnalisées des clients.

Structure du produit

  • 1×7
  • 1×19
Spécifications
1×7

Diamètre nominal (mm)

Résistance minimale de rupture (KN)

Densité linéaire (g/m)
1.2 1.43 0.71
1.4 16.17 0.98
1.6 2.37 1.25
1.8 3.04 1.6
2 3.79 2
2.3 5 2.64
2.6 6.01 3.36
3 7.99 4.45
3.6 10.71 6.4
4.2 14.58 8.72
4.8 17.73 11.37
5.4 22.45 14.4
6 27.72 17.78
1×19

Diamètre nominal (mm)

Résistance minimale de rupture (KN)

Densité linéaire (g/m)
1.5 2.13 1.08
1.8 3.07 1.56
2.2 4.6 2.34
2.5 5.94 3.02
3 8.07 4.34
3.5 10.97 5.91
4 14.35 7.22
5 19.74 12.06
6 28.43 17.38
7 38.7 23.65
8 47.1 30.98
9 59.62 39.09
10 76.6 48.26
11 89.05 58.39
Norme JIS G 3537

Nombre de fils/Diamètre du fil
(Quantité/mm)

Diamètre nominal du toron d’acier (mm)

Surface transversale nominale du toron d’acier (mm2)

 Charge minimale de rupture (kN) Poids approximatif (kg/km)
Type 1 Type 2 Type 3
3/2.9 6.2 19.8 22.4 16.1 12.6 156
3/3.2 6.9 24.1 27.4 19.6 15.2 190
3/3.5 7.5 28.9 32.5 23.4 18.2 228
3/4.0 8.6 37.7 42.5 30.6 23.8 297
3/4.3 9.3 43.6 49.2 35.5 27.7 344
3/4.5 9.7 47.7 53.8 38.7 30 376
7/1.0 3 5.5 6.19 4.48 3.47 43.5
7/1.2 3.6 7.92 8.9 6.44 4.99 62.7
7/1.4 4.2 10.8 12.2 8.78 6.83 85.3
7/1.6 4.8 14.1 15.9 11.5 8.9 111
7/1.8 5.4 17.8 20.1 14.4 11.3 141
7/2.0 6 22 24.8 17.8 13.9 174
7/2.3 6.9 29.1 32.8 23.6 18.3 230
7/2.6 7.8 37.2 42 30.2 23.5 294
7/2.9 8.7 46.2 52.2 37.6 29.2 366
7/3.2 9.6 56.3 63.7 45.7 35.6 446
7/3.5 10.5 67.3 75.8 54.7 42.5 533
7/3.8 11.4 79.3 89.6 64.4 50.1 628
7/4.0 12 88 99.1 71.4 55.6 696
7/4.3 12.9 102 115 82.8 64.4 805
7/4.5 13.5 111 126 90.3 70.1 881
7/5.0 15 137 155 112 86.5 1090
19/1.6 8 38.2 42.1 30.4 23.6 304
19/1.8 9 48.3 53.3 38.4 29.8 384
19/2.0 10 59.7 65.9 47.5 36.9 474
19/2.3 11.5 78.9 87 62.8 48.8 627
19/2.6 13 102 112 80.1 62.4 802
19/2.9 14.5 125 138 100 77.5 997
19/3.2 16 153 170 122 94.4 1210
19/3.5 17.5 183 201 145 113 1450
19/4.0 20 239 263 189 147 1900
Toron en acier galvanisé ASTM A 475

Diamètre en pouce

Nombre de fils

Diamètre nominal du fils d’acier (pouce)

 Charge minimale de rupture (kN) Poids approximatif (g/m)

Grade général

Grade commun

Grade général

Grade foyer ouvert

Grade amélioré
1/8
5/32 		7
7 		0.041
0.052 		- -
- - 		540
870 		910
1470 		1330
2140 		18300
29400 		3.2
5.1
3/16
3/16
7/32 		7
7
3 		0.062
0.065
0.104 		- -
240
- - 		1150
- -
1400 		1900
- -
2340 		2850
- -
3500 		3990
- -
4900 		7.3
8.0
8.8
7/32
1/4
1/4 		7
3
3 		0.072
0.120
0.120 		- -
3150
4500 		1540
1860
- - 		2560
3040
- - 		3850
4730
- - 		5400
6740
- - 		9.8
11.7
11.7
1/4
9/32
9/32 		7
3
7 		0.080
0.130
0.093 		- -
- -
4600 		1900
2080
2570 		3150
3380
4250 		4750
5260
6400 		6650
7500
8950 		12.1
13.7
16.4
5/16
5/16
5/16 		3
7
7 		0.145
0.104
0.109 		6500
- -
6000 		2490
3200
- - 		4090
5350
- - 		6350
8000
- - 		9100
11200
- - 		17.1
20.5
22.5
3/8
3/8
7/16 		3
7
7 		0.165
0.120
0.145 		8500
11500
18000 		3330
4250
5700 		5560
6950
9350 		8360
10800
14500 		11800
15400
20800 		22.0
27.3
39.9
1/2
1/2
9/16 		7
19
7 		0.165
0.100
0.188 		25000
- -
- - 		7400
7620
9600 		12100
12700
15700 		18800
19100
24500 		26900
26700
35000 		51.7
50.4
67.1
9/16
5/8
5/8 		19
7
19 		0.113
0.207
0.125 		- -
- -
- - 		9640
11600
11000 		16100
19100
18100 		24100
29600
28100 		33700
42400
40200 		63.7
81.3
79.6
3/4
7/8
1 		19
19
19 		0.150
0.177
0.200 		- -
- -
- - 		16000
24900
28700 		26200
35900
47000 		40800
55800
73200 		58300
79700
104500 		115.5
158.1
207.3
1
1-1/8
1-1/4 		37
37
37 		0.143
0.161
0.179 		- -
- -
- - 		28300
36000
44600 		46200
58900
73000 		71900
91600
113600 		102700
130800
162200 		205.7
269.1
324.8
